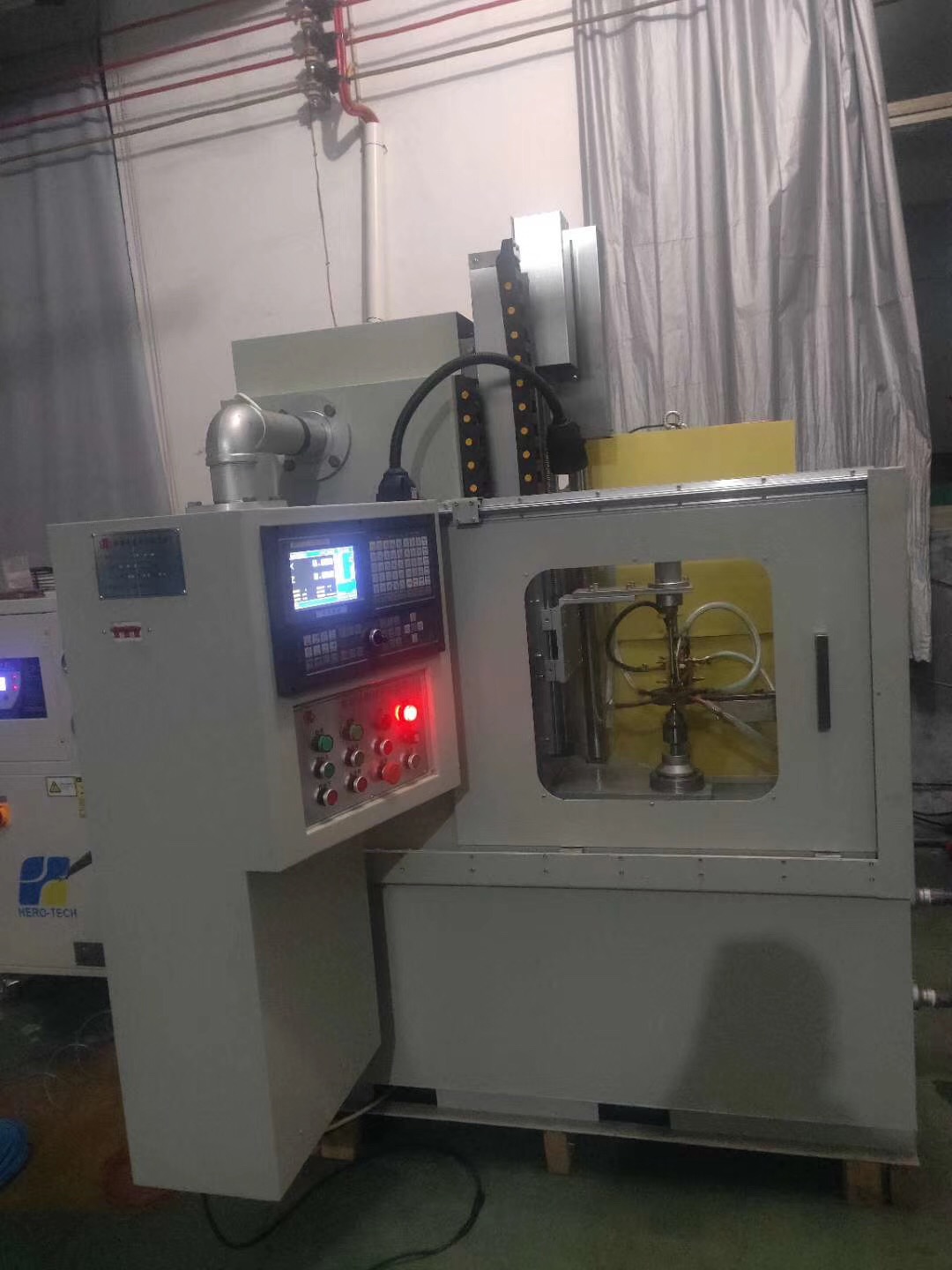

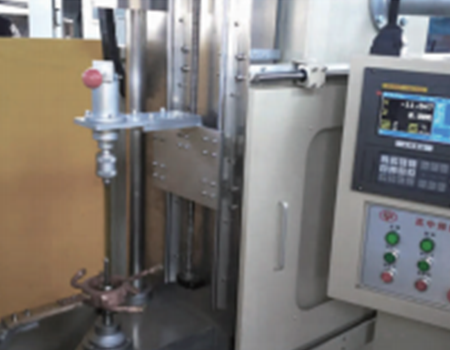

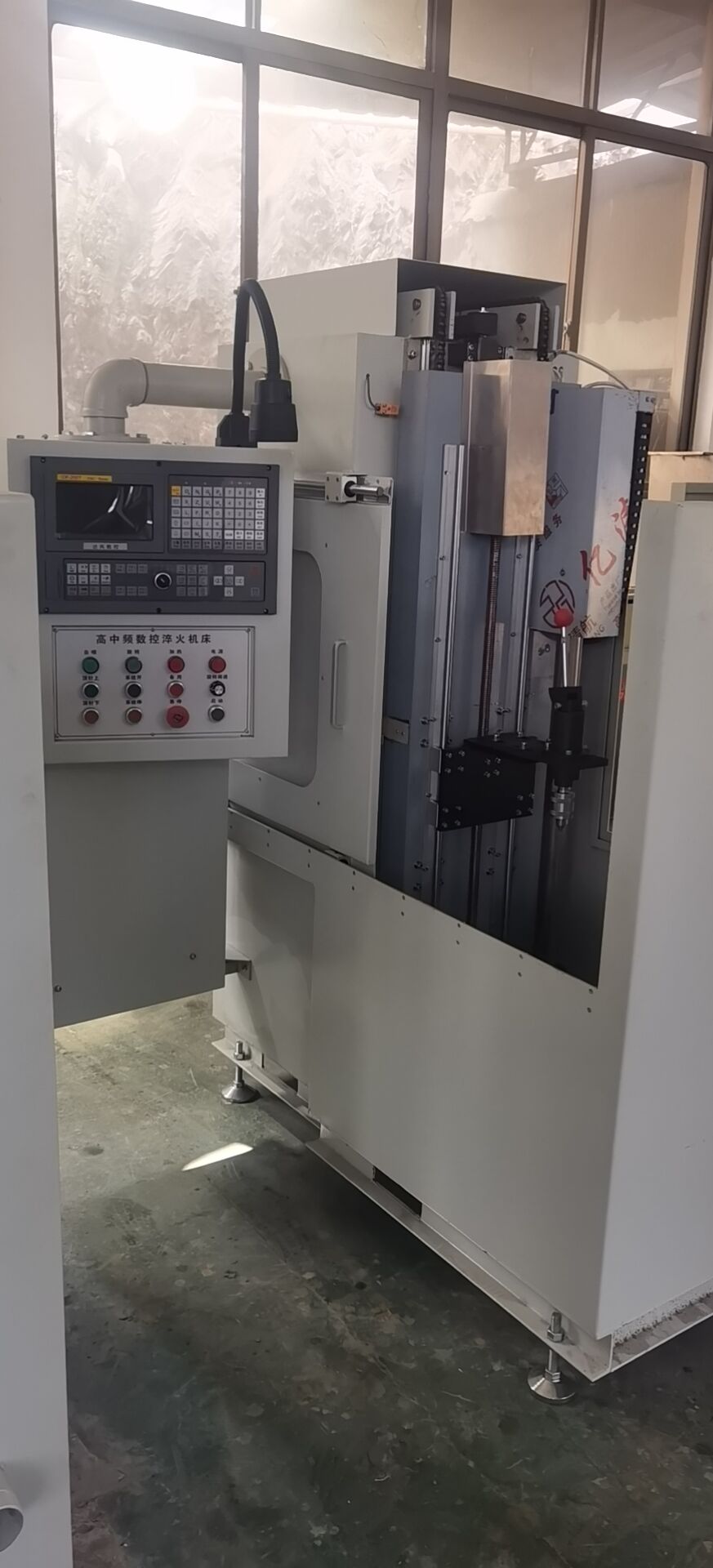

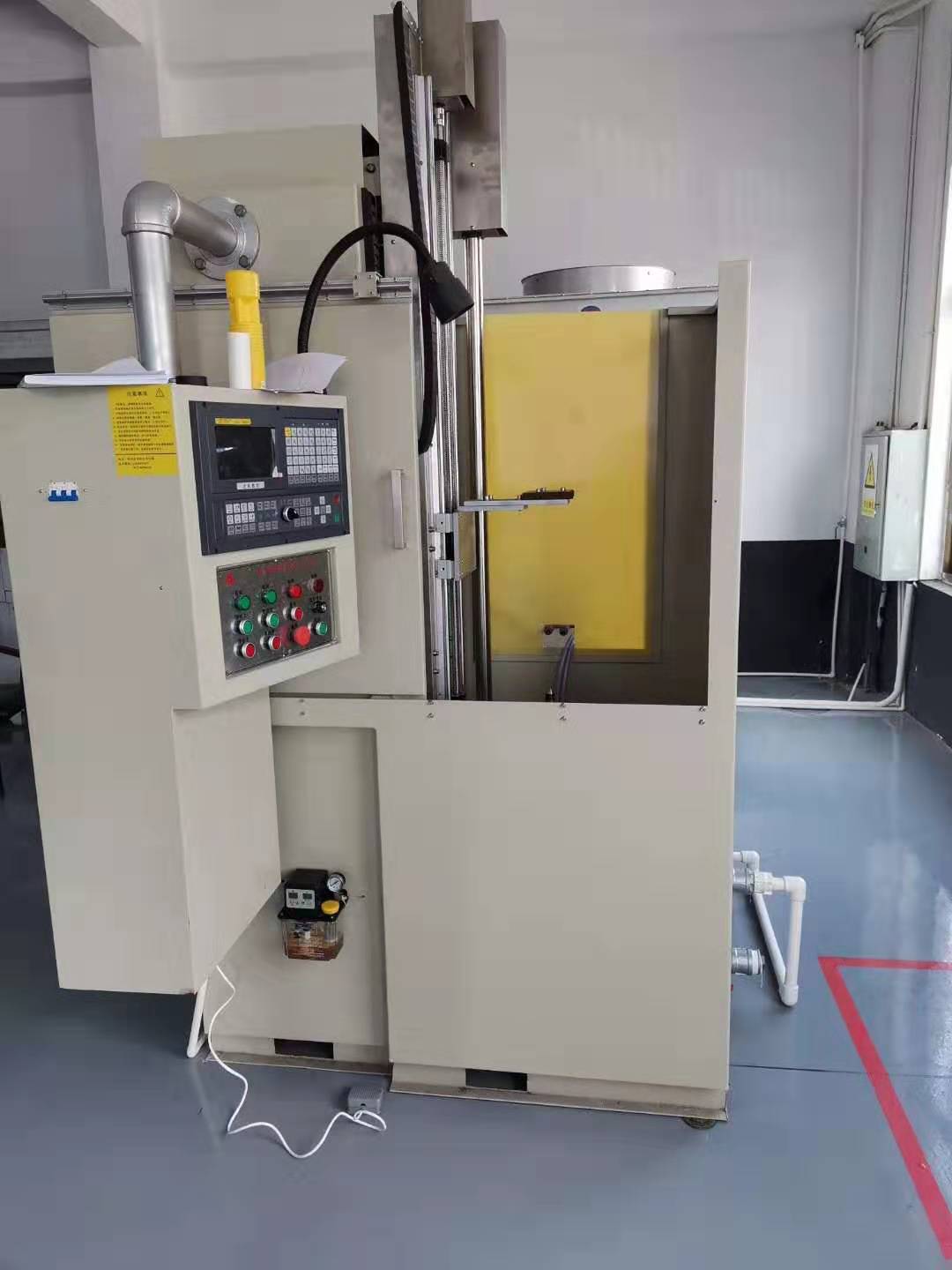

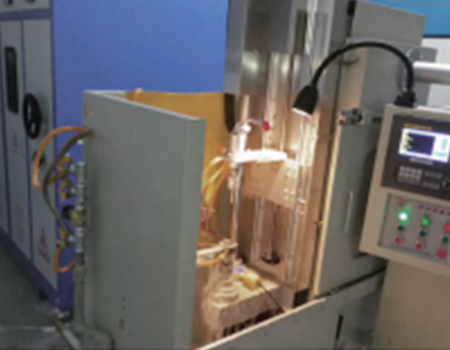

通用型立式淬火机床

• 设备介绍

1.本机床采用专用淬火数控操作系统，旋转采用变频器无级调速，性能先进，调试使用方便，能最大程度满足复杂工件的淬火需要。

.2.本机床能够实现淬火方式：连续扫描淬火、同时淬火、定点淬火分段连续扫描淬火( 分段靠程序设定，不需行程开关，下同 )、分段同时淬火。

3本机床适用的典型工件 ( 在相应尺寸的范围内 ) 轴类：各种轴类、齿轮台阶轴、齿轮轴、凸轮轴、半轴、盘型零件的外圆、端面等。

4.本机床电器控制系统预留淬火加热及冷却水控制接口。可根据工艺需要对淬火过程及冷却过程进行控制。

5.工件运转驱动采用步进或伺服电机，整机耗电量不到机械设备的五分之一，运行成本低。

6.使用维护方便，故障率低，无渗漏现象，解决了老式机床老大难问题

7.自动化程度高，生产效率高

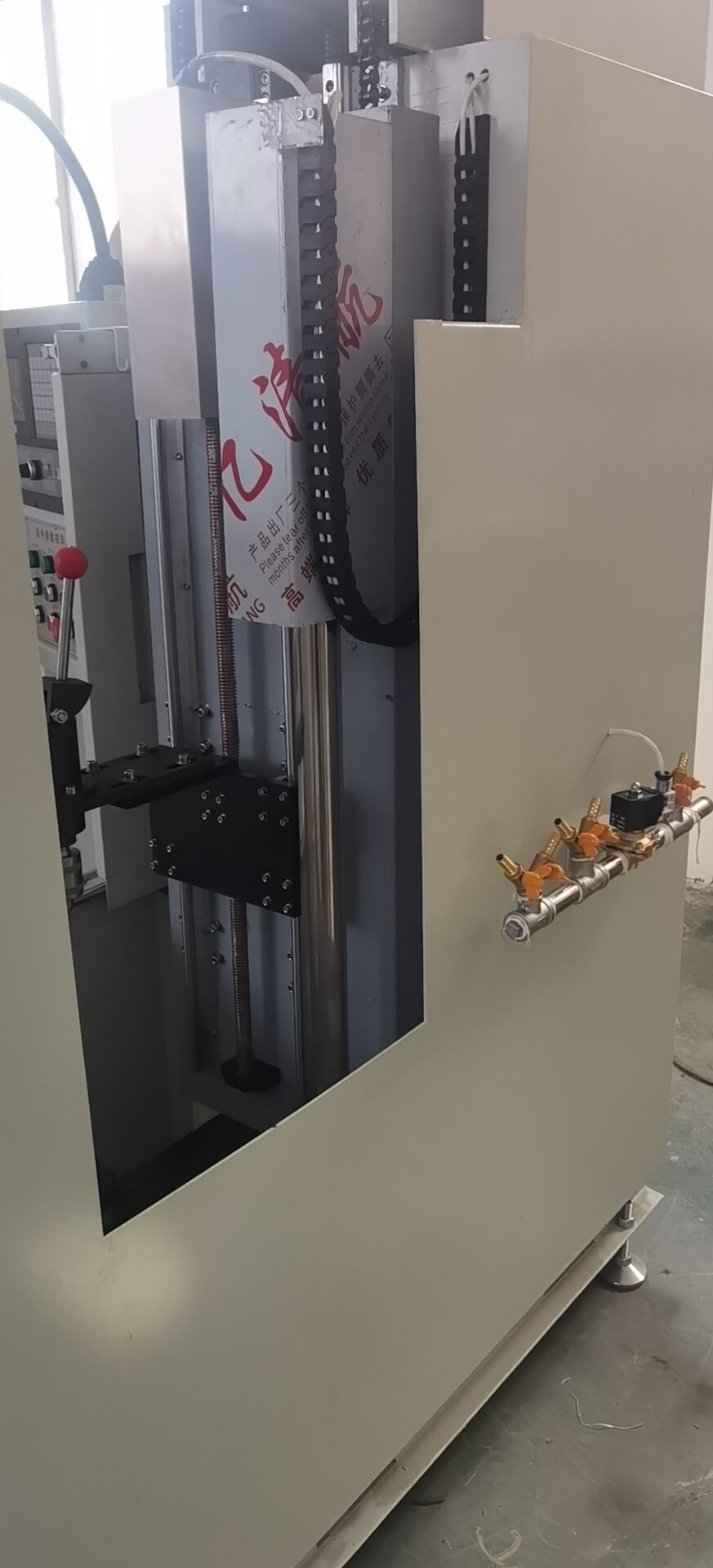

8.导轨采用直线导轨滑块与滚珠丝杆传动，精度高， 摩擦小，寿命长。

9，配重装置通过链轮，链条平衡重量。

• 设备参数

  名称	型号	最大行程mm	回转直径mm	重量 kg	工件移动速度mm/s	工件旋转速度 rpm/min	外形尺寸mmm³
  单	CCJ300	300	400	30	2-100	20-300	1200x900x1400
  工	CCJ500	500	400	30	2-100	20-300	1200x900x1500
  位	CCJ600	600	400	30	2-100	20-300	1200x900x1600
  淬	CCJ800	800	400	30	2-100	20-300	1200x900x1800
  火	CCJ1000	1000	400	30	2-100	20-300	1200x900x2000
  机	CCJ1200	1200	400	30	2-100	20-300	1200x900x2200
  床	CCJ1500	1500	400	30	2-100	20-300	1200x900x2500
  双	CCJ300S	300	400	30	2-100	20-300	1300x1000x1400
  工	CCJ500S	500	400	30	2-100	20-300	1300x1000x1500
  位	CCJ800S	800	400	30	2-100	20-300	1300x1000x1800
  	CCJ1000S	1000	400	30	2-100	20-300	1300x1000x2000
